一层派瑞林薄膜,如何守护精密电子?
2026-10-18
电子产品越来越小,元器件布局越来越密集,防护也需要更加精细。潮气、汗液及腐蚀性介质可能影响电路运行,而有限的装配空间和复杂结构,又对膜层厚度、覆盖方式提出了要求。

派瑞林(Parylene)镀膜,为精密电子提供了一种轻薄、共形的防护选择。如何将材料性能转化为实际效果,并从打样稳定延续到批量生产?
派瑞林镀膜是在真空环境下,通过化学气相沉积(CVD)工艺,使派瑞林材料以活性单体的形式,在工件表面"生长"出一层致密共形的聚合物薄膜。
防护特点 | 对精密电子的价值 |
防潮与阻隔 | 降低水汽及部分腐蚀性介质对被覆表面的影响 |
电气绝缘 | 为电子部件提供表面绝缘防护,实际效果结合膜厚及结构验证 |
共形覆盖 | 适应棱边、曲面及部分细小间隙,关注复杂位置的覆盖情况 |
轻薄优质 | 减少额外尺寸与重量的增加,适配紧凑型产品的设计需求 |
与常见三防漆相比,派瑞林的特点主要体现在成膜方式与复杂表面覆盖:
比较维度 | 三防漆 | 派瑞林镀膜 |
成膜方式 | 喷涂、浸涂或选择性涂覆后固化 | 气相沉积,直接聚合成膜 |
结构覆盖 | 可能存在不均匀、气泡、有死角、有痕迹的情况 | 利于棱边与复杂表面共形覆盖,散热性好、不损伤工件表面 |
选型应从产品的实际工况出发,明确需要保护的区域,同时保留原有功能。
应用方向 | 典型产品 | 方案关注点 |
工业控制 | 控制板、采集模块、仪器仪表电路 | 环境防护与绝缘需求,兼顾连接、散热和维护 |
精密传感器 | 传感器电路、微型感知组件 | 保护相关电路,明确感知窗口、活动结构及接触区域 |
通信电子 | 控制板、供电组件、连接组件 | 评估潮湿与污染风险,验证高频敏感区域的电气表现 |
消费电子 | 可穿戴设备、耳机及便携产品内部电路 | 围绕汗液、潮气和紧凑空间设计防护,保留声学开孔与触点 |
要实现稳定交付,需要让每一批产品都有明确的工艺依据和验收标准。

将产品版本、镀膜区域、膜厚要求、遮蔽区域和检验方法形成记录。涉及电接触、焊接或精密配合的位置,采用图纸或照片标识,减少沟通偏差。
第二步:控制来料与前处理
来料表面的油污残留及其他污染可能影响膜层附着。根据产品材质和状态确定清洁、表面处理与遮蔽方法,明确操作要求。
第三步:验证批量装载条件
打样通过后,还需要确认批量装载下的膜厚分布和关键区域覆盖。材料型号、投料量、装载方式、设备状态及工艺参数,应与经过验证的方案相匹配。
第四步:检查膜层,也确认功能
根据约定开展外观、膜厚、附着力及必要的电气或功能检查。
第五步:同步记录与交付安排
保留材料批次、生产参数和检验记录,将前处理、遮蔽、沉积、去遮蔽、检验及包装纳入交期计划。来料、结构或需求发生变化时,及时评估并更新方案。
深圳方寸达科技有限公司业务涵盖派瑞林材料、派瑞林镀膜设备、派瑞林镀膜加工及工艺方案,具备材料与设备自主研发能力。
在精密电子防护应用中,材料性能、设备能力与加工工艺相互关联。单独关注某一个环节,可能难以全面满足复杂产品的防护及量产要求。

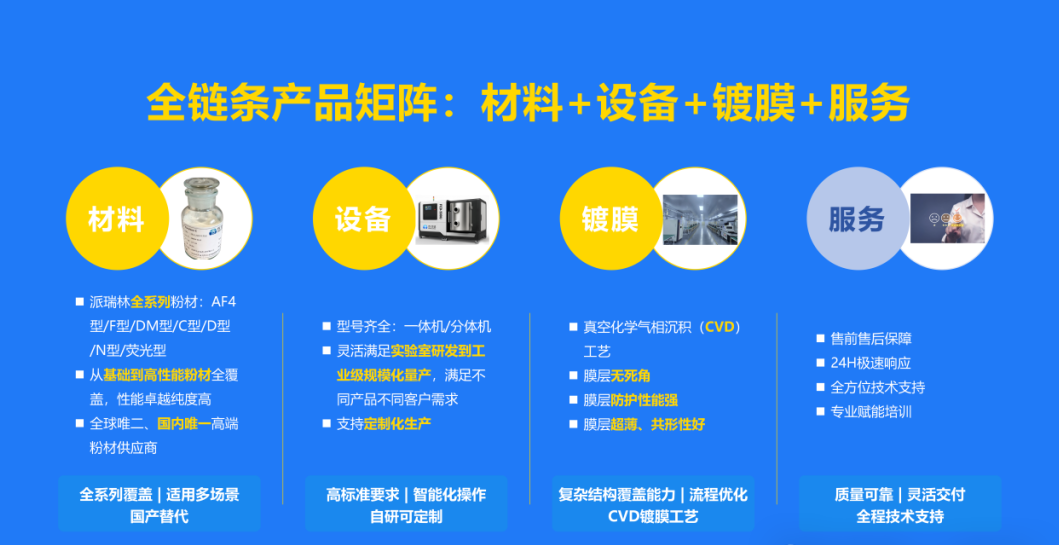

依托材料、设备及镀膜加工业务的协同能力,方寸达可根据客户的产品结构、使用环境及生产需求,提供相应的一站式派瑞林镀膜解决方案。
派瑞林材料供应
结合客户产品的使用工况、防护目标及验证要求,协助沟通派瑞林材料选择与供应需求。
派瑞林镀膜加工
根据精密电子产品的结构特点与防护要求,开展镀膜工艺方案评估、样品打样及后续批量加工对接。
派瑞林镀膜设备配套
面向计划建设自主镀膜生产能力的客户,结合产品尺寸、工件装载方式、产能目标及工艺要求,提供相应的设备方案支持。
从材料选择、设备配套到镀膜加工,方寸达致力于为客户提供相互衔接的派瑞林防护解决方案,帮助客户更高效地推进工艺验证与批量生产。
